God merking reduserer sansynligheten for å gjøre feil ved komponentbytte. Standarden NEK EN 60204-1:2018 del 13.2 handler om identifikasjon av ledere.
Hver leder skal kunne identifiseres ved hver terminering, og identifikasjonen skal være i
samsvar med den tekniske dokumentasjonen.
Dette avsnittet har vi brukt en del tid på å snakke om. I og utenfor NK44. Merking av ledere koster tid/penger og derfor dukker det stadig opp.
MEN så fortsetter standarden med å anbefale farger selv om vi ikke får til å identifisere alle tilkoblings-punktene med disse fargene. Forvirrende.
Hvor fargekode benyttes for identifikasjon av ledere anbefales det at de fargemerkes som følger: - SORT: AC og DC effektkretser - RØD: AC styrekretser - BLÅ: DC styrekretser - ORANSJE: Unntatter kretser i henhold til 5.3.5
Etter å ha kikket i standarden sitter med følgende konklusjon:
- Gjelder kravet for ledninger inni et skap? JA

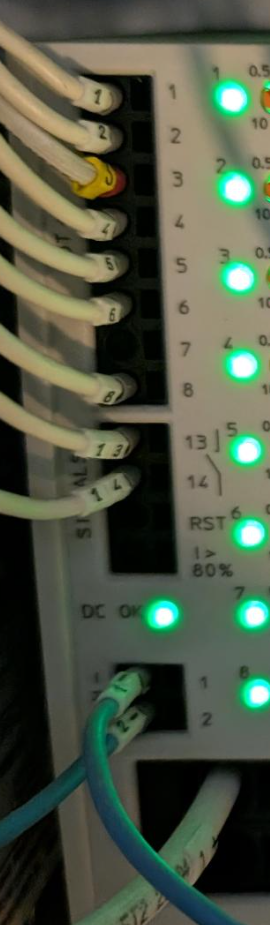

- Er ledermerkingen på bildet under greit? JA
